Die Logitech Rally ist ein mobiles Konferenzsystem für große Räume
- automatische Kamerasteuerung
- abgesetze Einheit für den PC

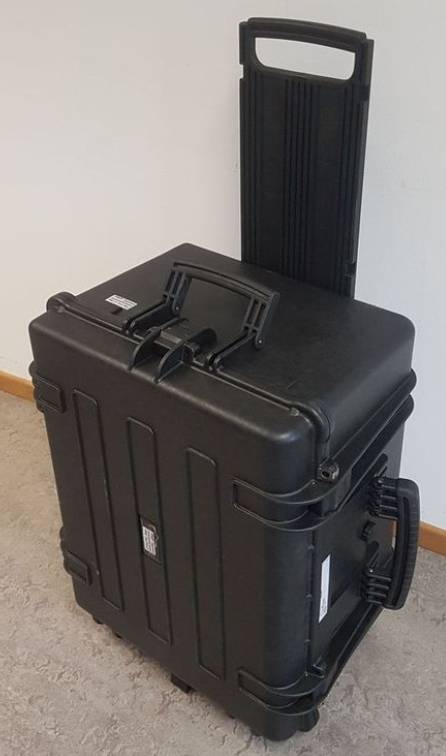

Standardmäßig wird die Rally in einem Koffer geliefert, allerdings hat jeder Fachbreich eigene Montagelösungen etwickelt. Fragen Sie hierzu Ihren Administrator.
Grundprinzip:
Das System besteht aus einem Display Hub und einem Table Hub.
- An das Display Hub wird die Kamera und der Projektor angeschlossen und mit einem Netzwerkkabel mit dem Table Hub verbunden.
Optional können Sie Lautsprecher anschließen.
- An den Table Hub kommen die externen Mikrofone und außerdem HDMI- und USB für Ihren PC/Notebook.
Den Table Hub können Sie frei im Raum platzieren.
Komponenten:
1 - Table Hub
2 - Display Hub
3 - Netzteile (Beschriftung beachten)
4 - Kamera
5 - 2x Mikrofone
6 - Fernbedienung
7 - 2x Lautsprecher
Kabel:
HDMI Kabel (für den PC)
USB A/B Kabel (für den PC)
USB C/C Kabel (für die Kamera)
2x Stromkabel (für die Netzteile)
Netzwerkkabel (Verbindung zwischen den Hub's)
Aufbau:
Display Hub und Kamera
1 - optional verbinden Sie die beiden Lautsprecher
2 - Netzteil (Beschriftung Display Hub beachten)
3 - Verbindung zum Table Hub
4 - HDMI Kabel zum Projektor
5 - Verbindung zur Kamera
Table Hub
1 - Netzteil (Beschriftung Table Hub beachten)
2 - Anschluss für Mikrofon
3 - Verbindung zum Display Hub
4 - HDMI Kabel für den PC
5 - USB Kabel für den PC

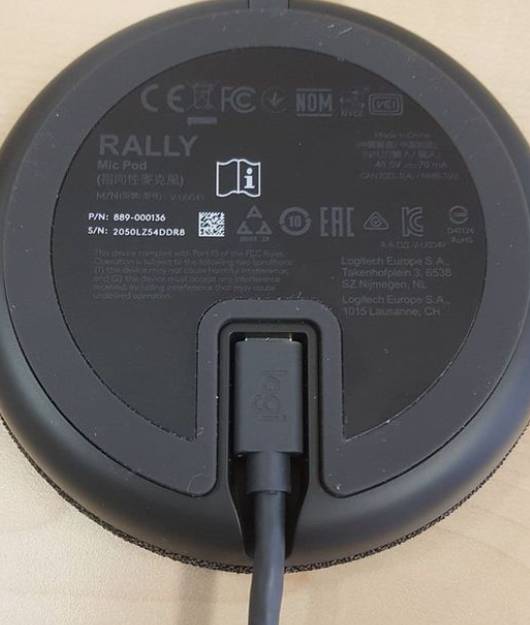

Weitere Mikrofone können in Reihe verbunden werden.
Verbinden Sie HDMI- und USB Kabel mit dem PC

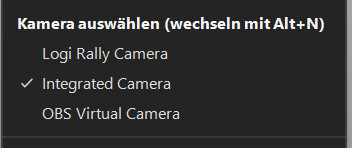

Auswahl des Systems in einer Software (z.B. Zoom):
Möglichkeit 1 "Logi Rally Camera"
- für die Raumlautsprecher nutzen Sie " Extron HDMI"
- sollten Sie die optionalen Lautsprecher angeschlossen haben, können Sie "Logi Rally Audio" wählen.
Tipps aus der Praxis:
- stellen Sie die Tische als U, so ist jede Person zu sehen
- die Kamera stellen sie mittig vor das U, Unterkante Projektorbild
- den Display Hub und Kabel legen Sie unter das Stativ
- den Table Hub und erste Mikrofon stellen Sie auf einen Stuhl/Tisch in die Mitte des U's
- Je nach Länge des Netzwerkkabels können Sie die Position des Dozierenden variieren
- Verhindern Sie Stolperfallen und sichtbare Kabel im Kamerabild.
Beispielaufbau mit zwei Mikrofonen, ohne Lautsprecher:
